三菱電機社製レーザ加工機を導入
当社ではレーザー加工された部品を活用し、鉄製パレットや鉄製台車などの運搬用鉄製容器を製作しております。
当レーザ加工機は、最新の制御方式やピアシング技術により、薄板から厚板まで高いパフォーマンスを実現。最新制御装置による操作性の向上や調整作業の自動化により、加工前の段取りから製品完成までトータルの時間を短縮し、短納期に対応します！
レーザ加工機導入前の製作方法（プレス加工と溶接を駆使）と比べ、作業工程が簡素化できるので作業人数も減り、人件費も節約。さらに低コストでの提供を実現します！
レーザ加工機を使用した製作事例

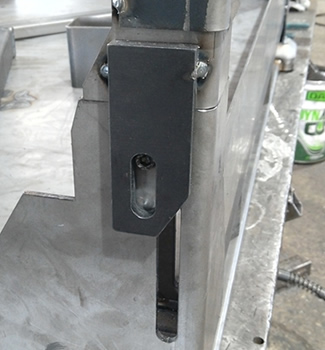

可動部分には、レーザー加工された部品がお勧めです！スムーズな動きが可能となり、さらに、画一的な加工の為、品質のムラがありません。

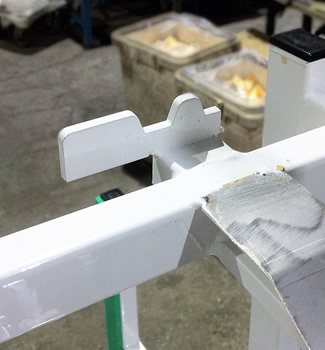

受け金具にもレーザー加工がお勧めです！ワーク（製品）の形状にフィットしたレーザ加工部品を使用することで、輸送時のワークのガタツキが軽減されます。
CADソフトと連動し自由自在な加工と画一的な量産を実現！ 各箇所にレーザー加工された部品を使用することで、製作工程の簡略化や高い品質の製品を目指します。
レーザー加工のみの受注も承ります

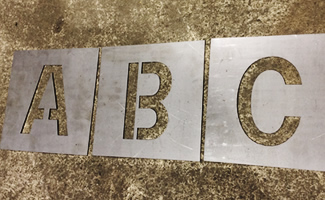

レーザ加工機はプレス加工ではできない様々な形状の加工が可能です。
今までにない自由な発想での製造が可能となります。
鉄板を用いて製造される業者様で加工に於けるお悩みの解決に繋げるお手伝いが出来るかもしれません。
ぜひ、一度ご相談下さい。
レーザ加工機の仕様
| 用途 | 二次元レーザ加工機 |
|---|---|
| レーザ発振器種類 | 炭酸ガスレーザ |
| 発振器分類 | 2kW以上4kW未満 |
| 発振器出力 | 2.0kW |
| シリーズ | HV2-Rシリーズ |
| 機種名 | HV2-R-20XF |
| 形名 | ML2512HV2-R-20XF |
| 移動方式 | ハイブリッド方式（X軸：テーブル移動、Y軸：光移動） |
| 制御方式 | X-Y-Z同時3軸（Z軸倣い制御も可能） |
| 早送り速度 | 最大50m/min（X,Y軸）、最大65（Z軸） |
| 最大加工送り速度 | 30m/min |
| 位置決め精度 | 0.01/500mm（X,Y軸）、0.1/100mm（Z軸）[*1] |
| 繰り返し精度 | ±0.005mm [*1] |
| 加工ヘッド | 自動焦点プリセット加工ヘッド PH-XS |
| ワーク支持高さ | 850mm |
| モデル | ML2512HV2-R |
| テーブル搭載質量 | 600kg |
| 対象ワーク寸法 | 2440 x 1220 [mm] |
| ストローク X軸 x Y軸 x Z軸 | 2500 x 1250 x 300 [mm] |
| 質量 加工機本体 （発振器含まず） |
約7600kg |
[*1] 精度は加工機の機械精度を示しており、切断したワーク精度（加工精度）とは異なります。加工精度は、材質、板厚、加工速度などにより変化します。
